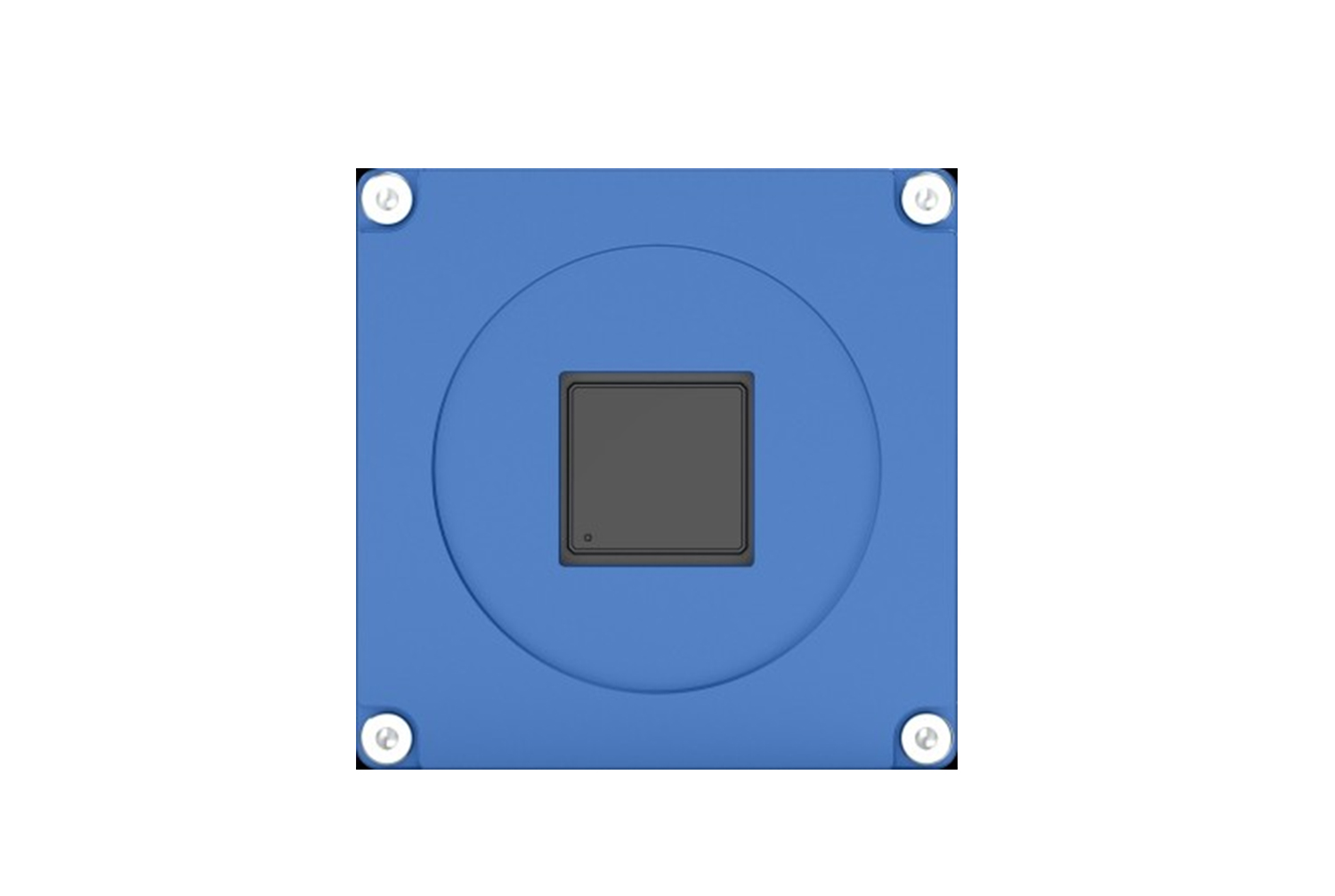

相机型号 | VA2-H | |||
可适配镜头 | 1.1 - 1.75x | 2.1-5x | 10-20x | |
视野 范围 | X方向 | 7.3 - 11.2 mm | 2.6-6.1 mm | 0.64-1.28 mm |
Y方向 | 7.3 - 11.2 mm | 2.6-6.1 mm | 0.64-1.28 mm | |
Z方向(景深) | 3.9 -9.0 mm | 0.50 - 2.9 mm | 0.042-0.12 mm | |
横向分辦率 ¹ | 17.5 - 24.8 μm | 5.5-15.4 μm | 2.2-3.9 μm | |
Z方向重复精度 ² | 0.5- 1.3 μm | 0.1-0.3 μm | 0.05 μm | |
全周期帧率 ³ | 21 fps |
1 横向分辦率:数据为相机全景深、全视野范围内测试 USAF1951 分辦率测试卡得出的最佳分辨率。
2 Z方向重复精度 (1σ):
(1)数据在相机全景深、全视野范围内测试得出;
(2)测试方法采用:分别在近景深边缘、焦平面、远景深边缘拍摄园点标定板,每个位置将 FOV等分9个区域(区域内圆点面积为1.4%FOV),计算 27 个区域内上下两个标定板乙均值差的100 次测量数据的一倍标准差,取最差值作为最终结果。
3 全周期帧率:实时拍摄、计算并保存多视角与深度信息的帧率(建议显卡配置 RTX3080Ti 及以上)
